Hej tam! Jako dostawca kołnierzy ze stali nierdzewnej często otrzymuję pytania o to, jak sprawdzić płaskość tych niezbędnych elementów. Kołnierze ze stali nierdzewnej są stosowane w wielu gałęziach przemysłu, od instalacji hydraulicznych po olej i gaz, a zapewnienie ich płaskości ma kluczowe znaczenie dla prawidłowego uszczelnienia i ogólnej wydajności. W tym poście na blogu podzielę się praktycznymi metodami i wskazówkami, jak sprawdzić płaskość kołnierza ze stali nierdzewnej.
Dlaczego płaskość ma znaczenie
Zanim zagłębimy się w metody sprawdzania, porozmawiajmy szybko o tym, dlaczego płaskość jest tak ważna. Kołnierz, który nie jest płaski, może powodować nieszczelności w systemie rurociągów. Gdy dwa kołnierze są ze sobą skręcone, muszą zapewnić szczelne i równe uszczelnienie. Jeśli jeden lub oba kołnierze są wypaczone lub nierówne, powstaną szczeliny, przez które będą mogły wyciekać płyny lub gazy. Prowadzi to nie tylko do nieefektywności, ale może również stanowić zagrożenie dla bezpieczeństwa w niektórych branżach.
Kontrola wizualna
Pierwszym krokiem w sprawdzeniu płaskości kołnierza ze stali nierdzewnej jest prosta kontrola wzrokowa. Weź dobrą latarkę i przyjrzyj się uważnie powierzchni kołnierza. Zwróć uwagę na widoczne oznaki uszkodzeń, takie jak wgniecenia, zadrapania lub wypaczenia. Czasami wystarczy szybki rzut oka, aby ujawnić główne problemy.
Jeśli zauważysz widoczne nieprawidłowości, jest to czerwona flaga. Poważnie uszkodzony kołnierz może wymagać natychmiastowej wymiany. Nawet drobne zadrapania mogą mieć wpływ na płaskość i zdolność tworzenia prawidłowego uszczelnienia, dlatego też należy na nie zwracać uwagę.
Korzystanie z prostej krawędzi
Jednym z najczęstszych i najprostszych sposobów sprawdzenia płaskości kołnierza jest użycie prostej krawędzi. Metalową lub precyzyjną prostą krawędź można kupić w lokalnym sklepie z narzędziami. Umieść prostą krawędź na powierzchni kołnierza pod różnymi kątami.
Jeśli pomiędzy prostą krawędzią a kołnierzem występują szczeliny, oznacza to, że kołnierz nie jest płaski. Aby zmierzyć wielkość tych szczelin, można użyć szczelinomierza. Szczelinomierz to zestaw cienkich metalowych pasków o różnej grubości. Wsuń odpowiedni pasek w szczelinę, aby określić, jak daleko od płaskości jest.
Idealnie byłoby, gdyby odstęp był minimalny. Normy branżowe zazwyczaj określają maksymalną dopuszczalną szczelinę dla różnych typów kołnierzy. Na przykład w niektórych zastosowaniach odstęp większy niż 0,002 cala może być niedopuszczalny.
Laserowe urządzenia pomiarowe
Aby uzyskać dokładniejsze i zaawansowane technologicznie podejście, można zastosować laserowe urządzenia pomiarowe. Urządzenia te działają poprzez emisję wiązki laserowej na powierzchni kołnierza i pomiar odległości w wielu punktach.
Zaletą stosowania laserowego urządzenia pomiarowego jest możliwość szybkiego uzyskania szczegółowej mapy powierzchni kołnierza. Potrafi wykryć nawet najmniejsze różnice w płaskości, które mogłyby zostać przeoczone przez prostą krawędź. Niektóre urządzenia laserowe można także podłączyć do komputera, co pozwala na analizę danych i generowanie raportów.
Laserowe urządzenia pomiarowe mogą być jednak dość drogie. Jeśli prowadzisz małą firmę lub tylko okazjonalnie sprawdzasz kołnierze, linijka i szczelinomierz mogą być bardziej opłacalną opcją.
Metoda płyty powierzchniowej
Inną niezawodną metodą jest metoda płyty powierzchniowej. Będziesz potrzebować dużej, płaskiej płyty wykonanej z granitu lub żeliwa. Umieścić kołnierz na płycie powierzchniowej i za pomocą czujnika zegarowego zmierzyć zmiany wysokości na powierzchni kołnierza.
Czujnik zegarowy to precyzyjny instrument, który może wykryć bardzo małe zmiany wysokości. Przesuwaj wskaźnik po kołnierzu według wzoru siatki, dokonując pomiarów w regularnych odstępach czasu. Zapisz odczyty i oblicz wartości maksymalne i minimalne. Różnica pomiędzy tymi wartościami daje wyobrażenie o odchyłce płaskości kołnierza.
Metoda ta jest bardzo dokładna, ale może być czasochłonna. Jest często stosowany w laboratoriach kontroli jakości, gdzie wymagane są precyzyjne pomiary.
Rodzaje kołnierzy ze stali nierdzewnej i płaskość

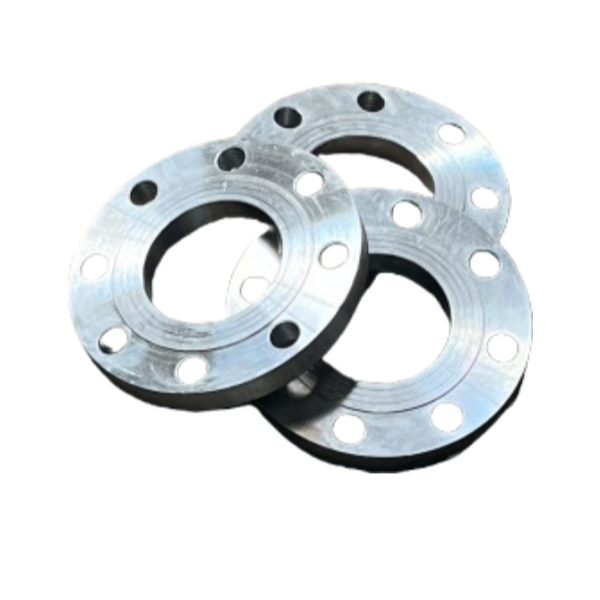

W przypadku różnych typów kołnierzy ze stali nierdzewnej wymagania dotyczące płaskości mogą się różnić. Na przykład,Płaski kołnierz stalowy do spawaniajest powszechnie stosowany w zastosowaniach niskociśnieniowych. Chociaż nadal musi być stosunkowo płaski, tolerancja płaskości może być nieco większa w porównaniu z kołnierzami stosowanymi w układach wysokociśnieniowych.
Kute kołnierze ze stali nierdzewnejsą znane ze swojej wytrzymałości i trwałości. Kołnierze te są często używane w krytycznych zastosowaniach, gdzie niezbędne jest doskonałe uszczelnienie. W rezultacie wymagania dotyczące płaskości kutych kołnierzy ze stali nierdzewnej są zwykle bardziej rygorystyczne.
Kołnierz ASTM A182 F347to specyficzny typ kołnierza, który spełnia określone normy ASTM. Normy te obejmują również wymagania dotyczące płaskości. W przypadku kołnierzy zgodnych z normą ASTM ważne jest przestrzeganie dokładnych specyfikacji, aby zapewnić prawidłowe działanie.
Czynniki wpływające na płaskość kołnierza
Istnieje kilka czynników, które mogą wpływać na płaskość kołnierza ze stali nierdzewnej. Podczas procesu produkcyjnego niewłaściwa obróbka skrawaniem lub obróbka cieplna może spowodować wypaczenie. Jeśli kołnierz nie zostanie równomiernie schłodzony po obróbce cieplnej, może powstać w nim naprężenie wewnętrzne, które prowadzi do odkształcenia.
Transport i obsługa mogą również spowodować uszkodzenie kołnierza. Nieostrożne obchodzenie się, upuszczanie lub nieprawidłowe układanie kołnierzy może spowodować wgniecenia i wypaczenia. Nawet warunki przechowywania mają znaczenie. Jeśli kołnierze są przechowywane w wilgotnym środowisku, mogą rdzewieć, co może również wpłynąć na ich płaskość.
Utrzymanie płaskości kołnierza
Po sprawdzeniu płaskości kołnierzy ze stali nierdzewnej i upewnieniu się, że spełniają one wymagania, ważne jest utrzymanie ich płaskości. Podczas montażu kołnierzy należy pamiętać o zastosowaniu odpowiedniego momentu dokręcania śrub. Nadmierne lub nierówne dokręcenie może spowodować wypaczenie kołnierza.
Regularne przeglądy są również dobrym pomysłem. Okresowo sprawdzaj kołnierze pod kątem oznak zużycia, uszkodzeń lub zmian płaskości. Jeśli zauważysz jakiekolwiek problemy, rozwiąż je natychmiast, aby uniknąć poważniejszych problemów w przyszłości.
Wniosek
Sprawdzanie płaskości kołnierza ze stali nierdzewnej jest ważną częścią zapewnienia prawidłowego funkcjonowania systemu rurociągów. Niezależnie od tego, czy używasz prostej kontroli wzrokowej, prostej krawędzi, czy zaawansowanego laserowego urządzenia pomiarowego, celem jest upewnienie się, że powierzchnia kołnierza jest możliwie płaska.
Jako dostawca kołnierzy ze stali nierdzewnej rozumiem znaczenie dostarczania produktów wysokiej jakości. Jeśli jesteś na rynku kołnierzy ze stali nierdzewnej lub potrzebujesz więcej informacji na temat wymagań dotyczących płaskości, nie wahaj się z nami skontaktować. Jesteśmy tutaj, aby pomóc Ci znaleźć odpowiednie kołnierze do Twoich konkretnych potrzeb i zapewnić, że spełniają one najwyższe standardy jakości.
Referencje
- ASME B16.5 – Kołnierze rurowe i złączki kołnierzowe.
- ASTM A182 — Standardowa specyfikacja dla kołnierzy rurowych z kutych lub walcowanych stopów i stali nierdzewnej, złączek kutych oraz zaworów i części do pracy w wysokich temperaturach.
